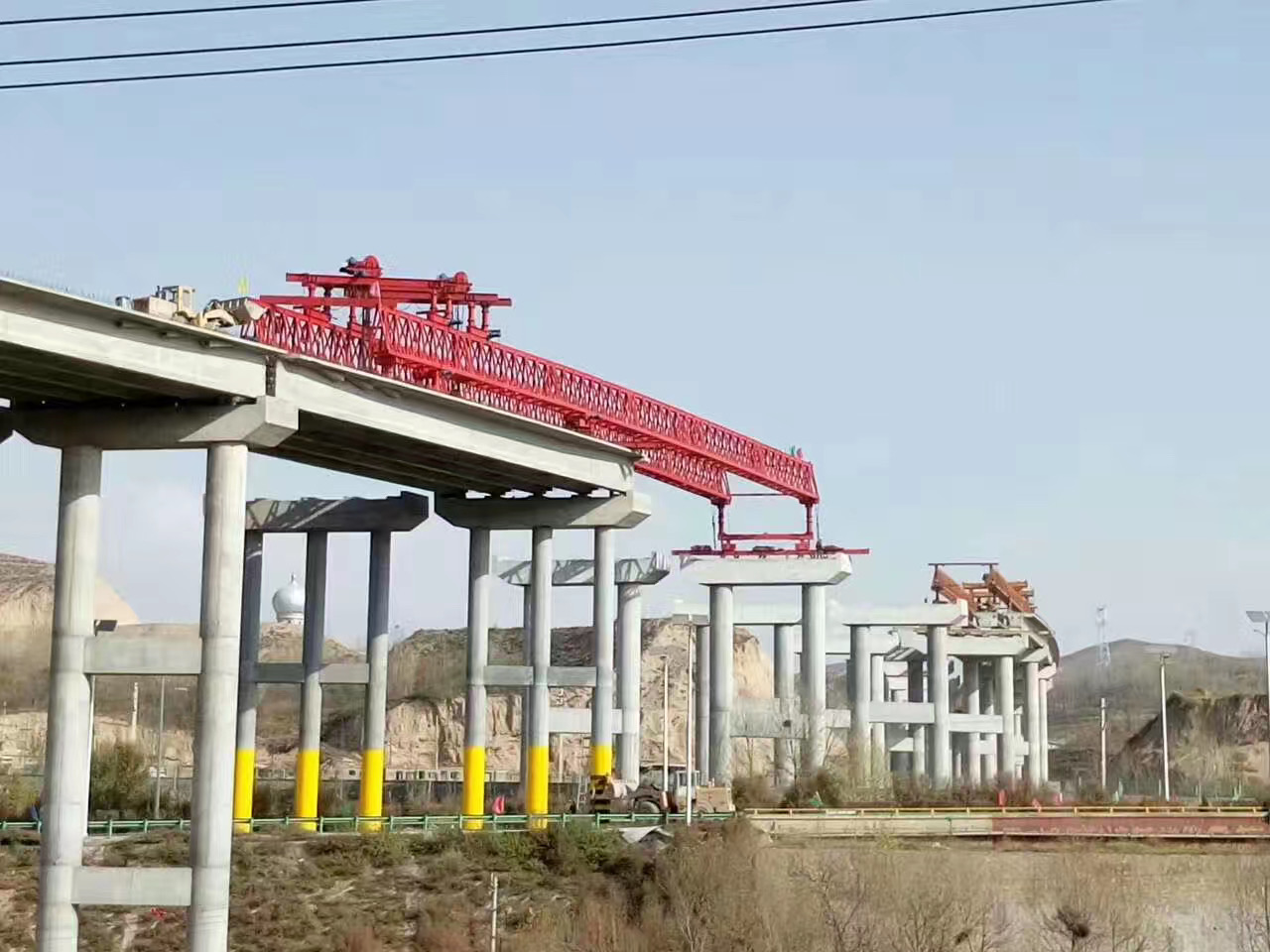

架橋機拼裝前施工計劃
PL-2010-10
施
工
工
藝
及
計
劃
編制:
審核:
批準:
河南真牛起重機有限公司
2017年3月28日批準 2017年4月1日實施
橋門式起重機安裝工藝及施工計劃
一、工程概況
茲有河南真牛起重機有限公司受業主廣西路橋建設有限公司委托,定于 2017 年 4月1日對河南真牛起重機有限公司生產的如下規格型號的起重機開始進行安裝與調試,安裝地點為 南寧市良慶鎮。設備參數見下表:
起重機參數: 產品型號:40/180 A3 計1臺、產品型式:橋式起重機(架橋機)
起重量 | 180t | 起升高度 | 6m | 起升速度 | 0.75m/min |
運行速度 | 2m/min | 產品型號 | NF | 工作級別 | A3 |
軌道型號 | 43Kg | 跨度 | 40m | 控制方式 | 地控 |
二、工程內容
1.起重機軌道安裝
2.橋架裝置安裝
3.電器裝置安裝
4.輔助設備安裝
5.起重機調試
6.安裝驗收
三、勞動力組織(人員分工)
技術負責人 | 現場施工負責人 | |||||
電話 | 質檢員 | |||||
施工人員名單 | 姓名 | 身份證號 | 作業種類 | 證件編號 | ||
410728 | SMAW-FeI-3G-12-Fe | |||||
410728 | Q1 | |||||
Q2 | ||||||
四、施工進度(工期安排)
序號 | 施工內容 | 大致施工期 | 初定確認時間 | 備注 | ||
1 | 資料準備 | 2016-4-1 | 2016-4-1 |
非特殊情況 正常施工 節假日除外 | ||
2 | 設備進場 | 2016-4-1 | 2016-4-1 | |||
3 | 主體安裝: | 2016-4-2 | 2016-4-2 | |||
4 | 試驗調試 | 2016-4-7 | 2016-4-7 | |||
5 | 載荷試驗 | 2016-4-8 | 2016-4-8 | |||
6 | 性能試驗檢查 | 2016-4-9 | 2016-4-9 | |||
施工單位配合人及電話 | 李恒強 | 13283729111 | ||||
使用單位配合人及電話 | ||||||
監檢人員及聯系電話 | ||||||
五、施工機械、設備和測試器具
主要施工設備 主要檢測儀器
序號 | 設備名稱 | 數量 | 序號 | 設備名稱 | 數量 | 序號 | 設備名稱 | 數量 |
1 | 汽車吊 | 1臺 | 2 | 1m鋼直尺 | 1把 | 3 | 砂輪切割機 | 1臺 |
4 | DS3水準儀 | 1臺 | 5 | 交流電焊機 | 2臺 | 6 | 0-200游標卡尺 | 1把 |
7 | 框式水平儀 | 1臺 | 8 | 萬用電表 | 1臺 | 9 | 角向磨光機 | 2臺 |
10 | 500V兆歐表 | 1臺 | 11 | 手虎鉗 | 1把 | 12 | 50m鋼卷尺 | 1把 |
13 | 2t手拉葫蘆 | 4臺 | 14 | 氣割設備 | 2套 | 15 | 安全帶; | 4副 |
六、工藝流程
設備開箱檢查一建筑構件部分的檢查一安裝軌道一 滑觸線安裝一吊裝一組裝通用橋式起重機一起重機電氣及附件安裝 起重機試運轉一自檢一竣工交檢
七、工藝步序
(一) 設備開箱檢查
由安裝單位和設備使用單位共同成立開箱驗收小組,根據裝箱清單逐一清點貨物,并認真填寫開箱驗收記錄。
1. 根據隨機文件目錄查對《使用說明書》、電氣原理圖、布線圖、《產品合格證》(包括主要材料質保書、電動葫蘆合格證等)。
2. 根據裝箱清單所列零部件規格型號、數量逐一清點貨物。
3. 檢查各部件是否完好無損,有無人為因素的變形損傷。
4. 驗收結束后,認真填寫開箱驗收記錄,并共同簽字。
5. 將驗收后的設備妥善保管。
(二)建筑構件部分的檢查
根據業主提供的建筑構件檢測數據,對建筑構件部分進行復查。
1.軌梁頂面標高。
2.軌梁中心位置及兩側承軌梁中心距。
八、吊裝方案
(一)吊裝
根據現場及起吊設備條件,決定采用分片吊裝、然后再在承軌梁上組裝的方案。根據起重機起升高度、主梁自重,選用用足夠噸位(25t)的汽車吊吊裝。
1.先將主梁***好,在主梁兩端各系足夠長度的纜繩,緩慢起升200-300mm后剎車。
2.檢查起吊用的鋼絲繩是否牢靠。
3.當梁起重機緩緩吊起,用主梁兩端纜繩控制吊起的起平穩,并保證不與附近建筑物等干涉。起吊到超過軌道高度后起重機主梁調整到安裝位置,吊機緩緩放落。
(二)電氣設備安裝
1.按照電氣總圖,安裝全部電氣設備和元件。
2.安裝在走臺上的控制屏(箱)、電阻器等較重的設備,應盡量使支架牢固地搭接在走臺大拉筋上,電阻器應盡量靠近控制屏(箱),使聯接導線**短。
3.電阻器應沿著平行主梁的方向放置,電阻器迭裝時不超過4箱。
4.按照電氣原理圖,放線將全部電氣設備和元件連接。
5.導線應走線管(線槽),線管出線口應加橡皮護套,全部導線的端頭應按設計圖紙上的編號作好標記,以便檢修。
6.電纜掛裝于滑車上,電纜下掛長度適宜、均勻,滑車運動靈活。
7.起重機上凡易觸及裸露導電部分應有防護裝置。
8.在檢查接線正確無誤后,通電調試。
九、質量要求
1.軌道安裝要求:軌道跨度極限偏差值△S應符合:S≤10m,△S=±3mm;S>10m,△S=[3+0.25(S-10)]mm,且**大不超過±15mm。在軌道總長度內,側向極限偏差為±10mm;軌道頂面相對于理論高度的極限偏差為±10mm;兩根軌道的高度差**大10mm;軌道中心與承軌梁中心之間的偏差不得超過承軌梁腹板厚度的一半。
2.橋架安裝完畢后,檢查主要參數應符合要求:
a.主梁上拱度△f=(0.9~1.4)S/1000mm,**大值在跨中10%范圍;
b.主梁旁彎f≤S1/2000mm,凸向走臺側,S1首尾大筋板兩距;
c.橋架對角線差︱S1-S2︱≤5mm;
d.小車軌距偏差:跨端:±2;跨中S≤19.5m,+5/+1、S>19.5m,+7/+1
e.跨度偏差±5mm
3.空載試驗:在完成試運行前準備工作后,給安裝完畢的雙梁起重機通電,檢查操縱方向與運行方向應保持一致,大、小車不應卡軌,吊鉤放到底時,卷筒上應留有2圈以上的鋼絲繩,起升(下降)限位有效工作,大運、小運限位開關工作可靠,大車剎車應保持同步。
4.靜負荷試驗:將起重機停在立柱處,起吊1.25倍額定或荷,使重物懸空離地10cm左右,歷時10min后卸載,反復三次,檢查起重機鋼結構部分不得有塑性變形。
5.動負荷試驗:起升1.1倍倍額定載荷,離地后同時起才運行和起升機構,反復運行30min,起重機動作應靈敏、平
