地鐵鋪軌吊
鋪軌吊技術參數
鋪軌吊技術參數
詳細說明:

為適應我國城市地鐵建設的需要,滿足各類地鐵軌排鋪設施工建設的需求,我公司致力于配套鐵路工程機械的研發和制造。

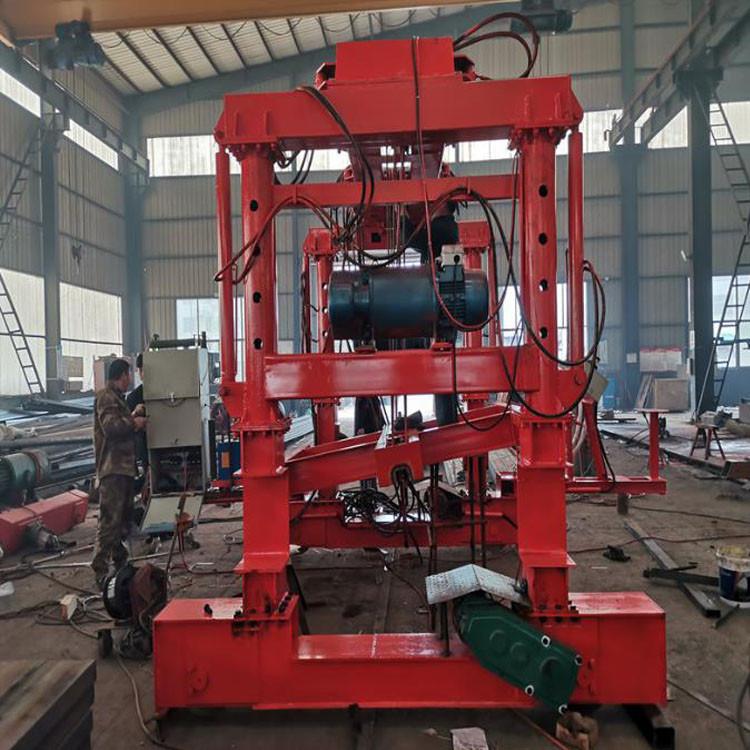

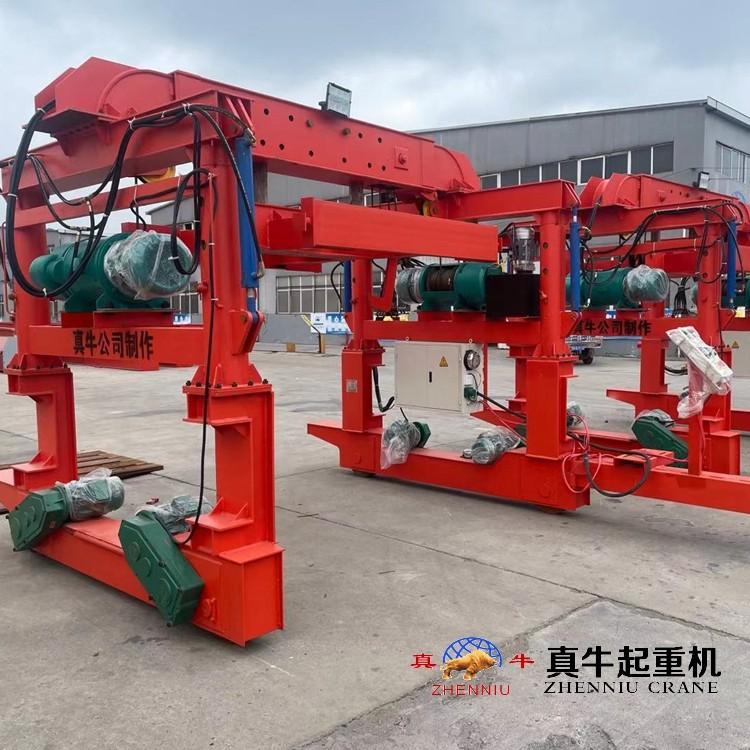

DT10型地鐵鋪軌機是我公司自主開發的滿足地鐵軌道施工的機械設備,起重量為10噸,跨度2980mm-3900mm可調;整機高度2950mm-3650mm可調。該機適用在海拔2000米以下,工作溫度-30℃~ 50℃,濕度≤90%,無火災、爆炸和腐蝕性介質的環境中工作。該地鐵鋪軌機的外型尺寸滿足地鐵設備施工限界的要求,具有啟動平穩,制動安全可靠等特點,既可以兩臺聯合作業,也可以一臺單獨作業。兩臺地鐵鋪軌機聯合作業時,可進行25m軌排的鋪設;單臺地鐵鋪軌機作業時,可吊運混凝土和其它單件重量不大于10噸的物品。大車行走部分采用變頻調速,設備啟動平穩;電機自帶制動裝置,能確保地鐵鋪軌機在35‰的坡道上制動安全可靠(定制全輪驅動鋪軌機可滿足50‰的坡道上制動安全可靠,受外形寬度尺寸***僅適用于新建隧道);采用電纜卷筒供電,安全環保。

該地鐵鋪軌機具有液壓系統,液壓系統驅動液壓油缸實現整機高度調節及整機走行軌距改變功能。利用平板車和工裝支架,整機在隧道內可以實現自動變跨變高調節;以及旋轉90°后利用平板車進行轉場運輸。

技術特點

1、輕便靈活、操作簡單、性能穩定。

2、方便通過站臺、人防門及彎道。

3、設備連結簡單可靠;電路、液壓管路連接采用快速接頭,安裝拆卸方便。

4、主梁可液壓伸縮變跨,在 3m-3.9m 之間,有 5 組參數可選擇。

5、門架可液壓升降,設備 3.808m,低 3.158m,有多組參數可選擇。上述方案的實施,解決了隧道內鋪軌吊不解體自由變跨、整機拆裝平板、轉場運輸及聯絡通道后續施工地鐵鋪軌吊通過限界等難題。

6、走行變頻控制,起升可根據用戶要求實現單速、雙速、變頻等控制。

7、變頻、雙速控制既保證設備運行平穩、軌排整齊對位。采用大平方供電電纜解決了壓降難題,可以確保 3km 之內不存在壓降問題。

8、由于實現了行走變頻操控與起升雙速控制、門架升降與變跨全液壓操控,簡化了操作過程工、效及安全系數大幅提高。經隧道現場工況試驗,在 10 分鐘內不須拆十字吊架,完成升降、變跨、裝、卸平板的全部流程。

9、使用材料高標配置,整機質量輕、體積小、起重量大。

10、配有十字架吊具可吊軌排和混凝土澆注料斗。

地鐵鋪軌機適用領域

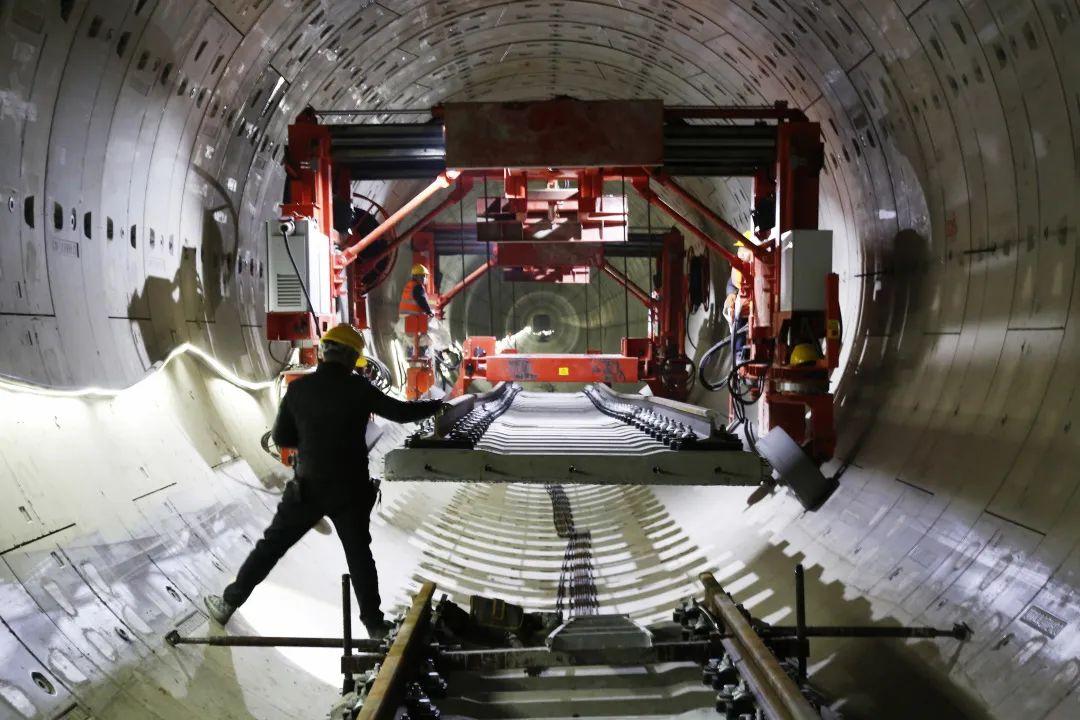

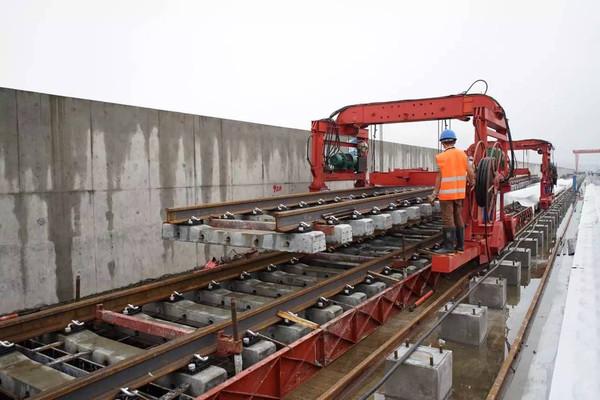

地鐵鋪軌機主要應用于地鐵施工的軌道鋪設和檢修,是我公司自主開發的新產品,該產品可實現利用液壓系統驅動實現整機高度調節和行走跨度的變化,整機高度調整范圍為:3158mm-3808mm,跨度調整范圍為3000mm-3900mm,適用于海拔在2000米以下的地區使用。改地鐵鋪軌機既可以兩臺聯合作業,同步完成25m的軌排鋪設,也可以單獨作業吊運混凝土和其他單件物品。

DT10噸型地鐵鋪軌機技術參數表

項目名稱

參數

說明

備注

額定載荷

10T

5T+5T

雙吊點可單升、單降、同升同降

跨度

3m-3.9m

每檔位可調20cm

跨度任意可調

起升高度

1.9m-2.8m

可調7個檔次

高度任意可調

凈空高度

2.67m-3.37m

定制高低

客戶定制尺寸

起升速度

0.4m/4m/min

慢速0.4m/民min

快速4m/min

行走速度

5~20m/min

變頻調速

用戶定制

提升電機功率

4.5kw*2

錐形鼠籠形式

行走電機

2.2kw*2

錐形鼠籠形式

***小彎曲半徑

R150m


電纜卷筒容量

200m

可左右行程400m

電纜型號

YCW3*10+2*6

防老化加強型圓鋼絲電纜

***大輪壓

42KN

可以根據客戶使用定制

工作制度

A3

可以根據客戶使用定制

工作溫度

-20°c~45°c


總功率

16.4kw


外形尺寸

***大跨度3.9m

4.3m*3.95m*3.808m

外形尺寸

***小跨度3m

4.3m*3.5m*3.185m

設備總質量

5.6T
