架橋機:架橋機是架橋的重要施工設備,也是大型機械設備,安裝調試完成后過孔是架梁施工的步,也是非常重要的一步,因此架橋機在過孔時需要注意事項較多,下面列舉一些主要事項以供操作參考。
1、要注意橋的具體情況,比如曲線、縱橫坡以及斜度,都要在過孔之前做好仔細觀察和分析,必要時需要實際測。
2、一般孔處,架橋機使用的跨度大,橋兩端伸縮縫擋強。
3、下坡時,前支腿較長,另外需要注意伸縮筒不要伸出導向筒太長(油缸行程不要伸太多)。

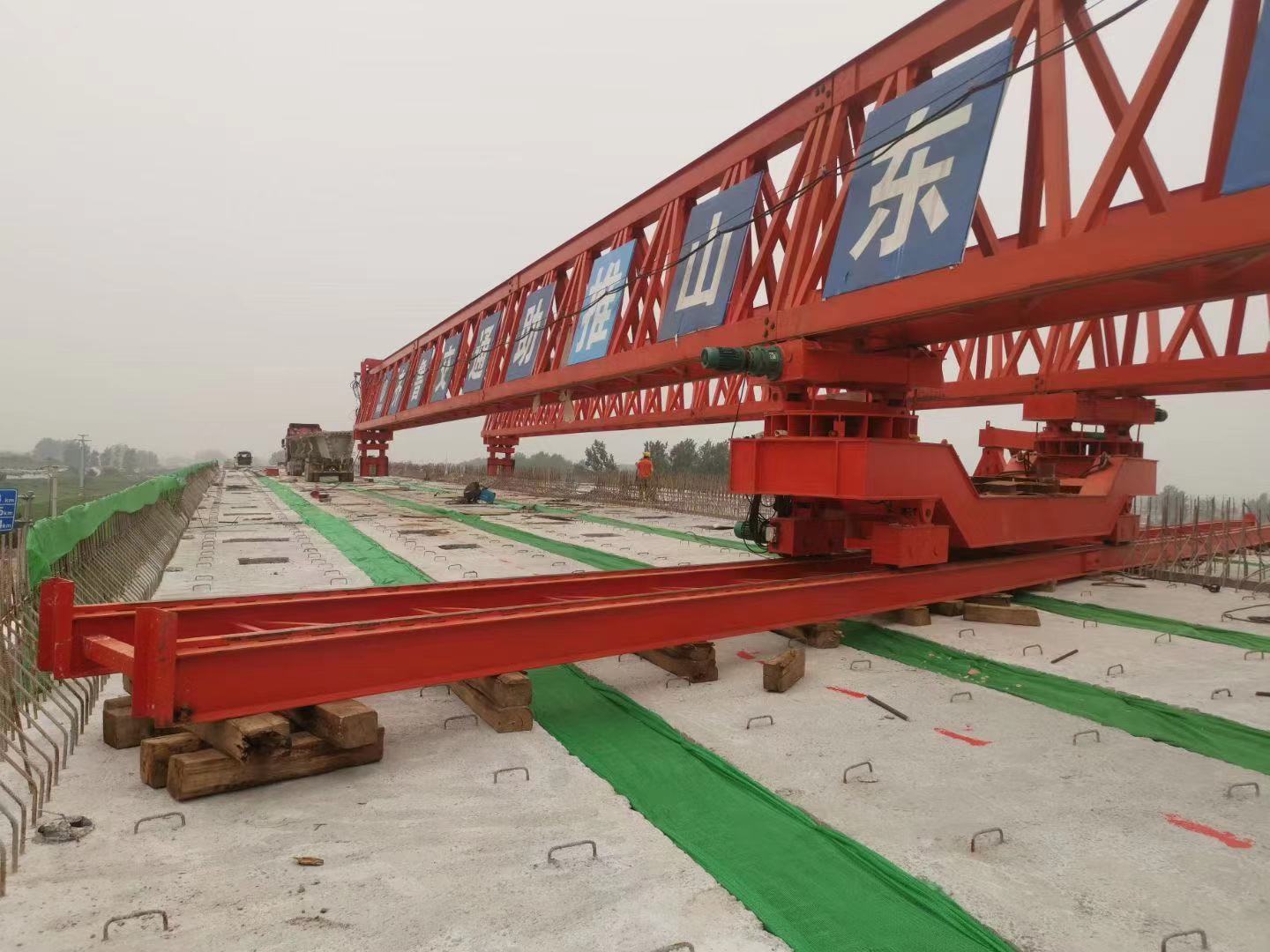

4、橋機過孔時,一般是前羰比后端稍高,并且注意過孔要一定完成不可中途停機。前、中支橫移軌道梁盡保持水平。前支腿的抄墊枕木不要太靠帽梁的邊,給梁留出一定的空間后盡靠中間位置。配重梁與卷揚機的鋼絲繩必須拉緊,但不能吊離臺車,特別注意的是上坡或下坡時,隨著后支靠近中托,必須觀察鋼絲繩的松緊的程度,調節卷揚機,總之,鋼絲繩必須處在拉緊狀態。吊配重梁時,好用后天車吊。
5、前后天車必須與主梁固定牢固,決不允許溜車、滑行等不良現象,前支腿必須用倒鏈交叉拉緊??走^孔一般使用跨度為:橋跨度+4m+伸縮縫預留。

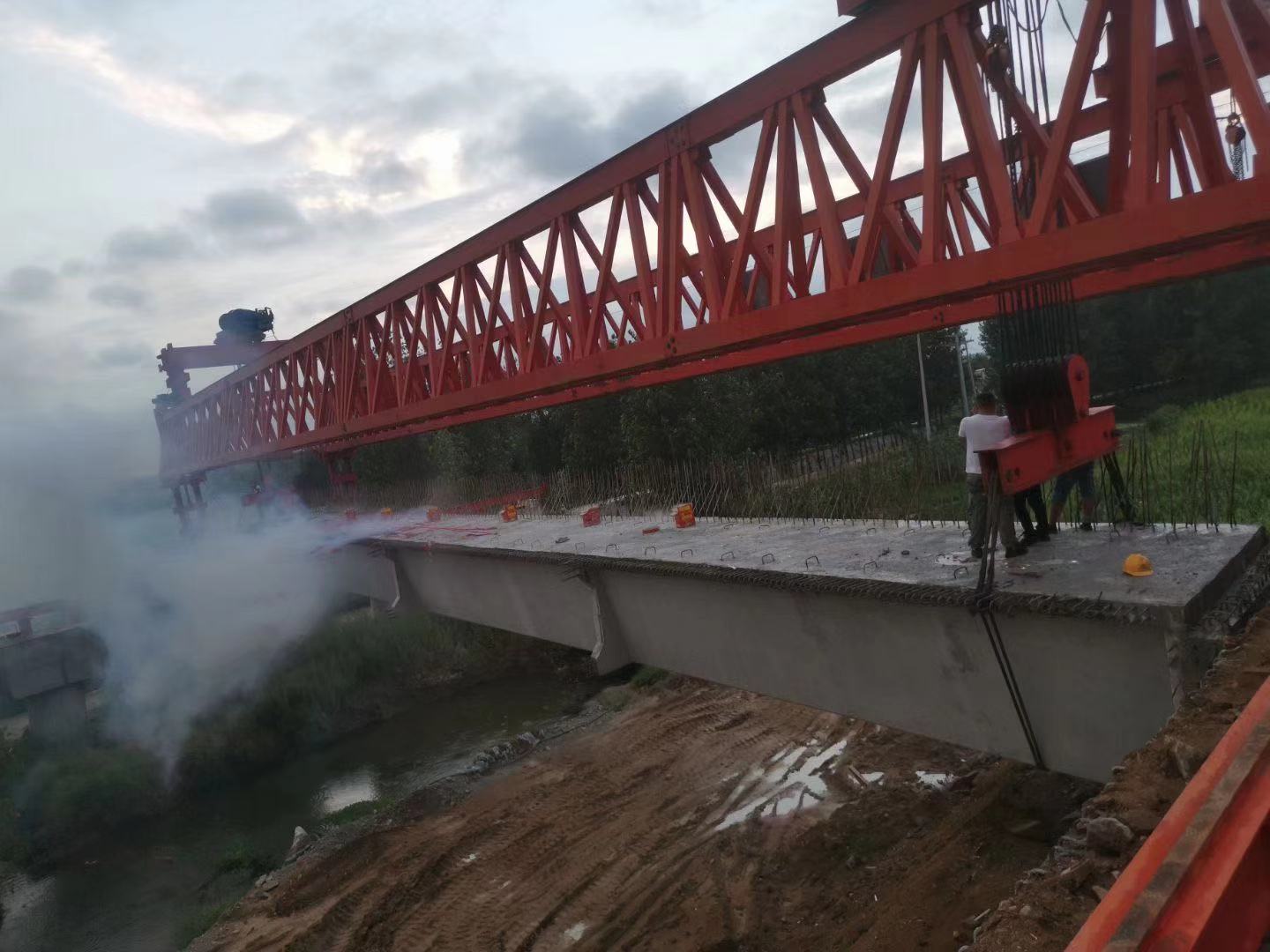

總之,架橋機在架梁時過孔非常重要,一定要遵循操作規程,嚴格控制安全事項。QJ型180T-40M架橋機。該架橋機是一種運行工作范圍廣、性能良、操作方便、結構安全的鋼結構軌道式預制梁吊裝架設設備。架橋機在架設邊梁過程中,尤其要格外慎重,起吊要穩,落梁要準,不得走出懸空軌道。本產品結構簡單,使用維護方便,整機作安全可靠性好,有效降低安全隱患。
架橋機技術參數性能表 | |||||||
50m | 40m | 30m | |||||
型號 | JQJ200/50 | JQJ180/50 | JQJ160/50 | JQJ140/40 | JQJ120/40 | JQJ100/30 | JQJ80/30 |
起重量 | 200t | 180t | 160t | 140t | 120t | 100t | 80t |
適用橋梁跨徑 | 30~50m | 20~40m | 20~30m | ||||
適用**大坡度 | 縱坡£5% 橫坡£5% | ||||||
小車提升速度 | 0.40m/min | 0.45 m/min | 0.5 m/min | 0.56 m/min | 0.65 m/min | 0.75 m/min | 0.9 m/min |
天車縱移速度 | 3 m/min | ||||||
天車橫移速度 | 3 m/min | ||||||
橋機過孔速度 | 3 m/min | ||||||
橋機橫移速度 | 3 m/min | ||||||
適應斜橋角度 | 0~45° | ||||||
適應彎橋半徑 | 400m | 300m | 200m |
