一種簡易航吊的制作方法

發布:Hnz*)n2dKs@Pj 瀏覽:223次

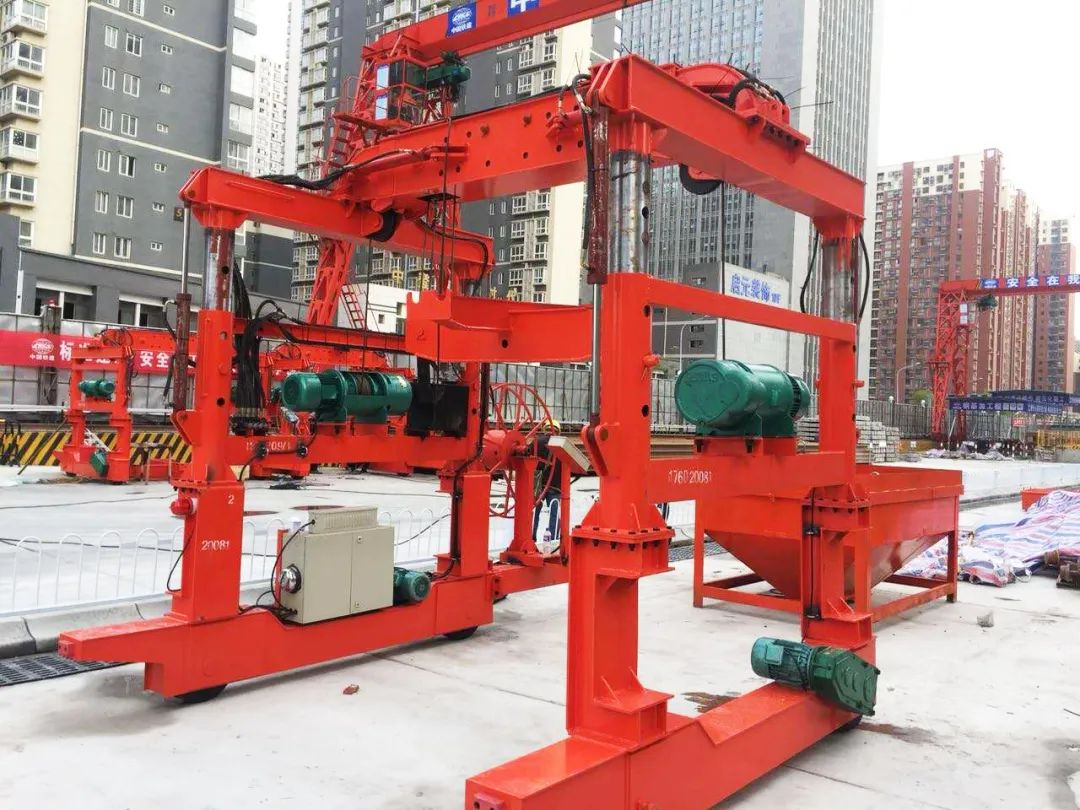

一種起重機航吊的制作方法

本技術屬于起重機航吊,具體涉及一種起重機航吊。



背景技術:


1、航吊是指在一定范圍內垂直或水平搬運重物的多動作器橋式起重機,起重機航吊橫架于車間、倉庫或料場上空進行物料吊裝裝運?,F(xiàn)有的起重機航吊大多采用單梁下行結構,即起重機航吊設置有單根主梁,起重小車安裝于主梁的下方,并沿主梁移動,如***公告號為cn204342301u的實用新型,公開了一種航吊,該航吊就是采用單梁下行結構。


2、該航吊包括底座,底座上設置有固定柱,固定柱上設置有旋轉柱,旋轉柱上設置有橫梁,橫梁上設置有水平移動裝置,水平移動裝置上設置有吊鉤升降裝置,吊鉤升降裝置上設置有吊鉤組件,航吊還包括用于驅動旋轉柱的旋轉裝置,旋轉裝置包括機殼,機殼內設置有電機,電機上設置有主動齒輪,主動齒輪嚙合有從動齒輪,從動齒輪連接于旋轉柱的底部,水平移動裝置、吊鉤升降裝置以及旋轉裝置均連接有控制系統。


3、起重小車安裝于主梁下方,使得起重小車離地面更接近,造成航吊的起重頂點較低,吊裝高度受限,不能很好的利用起重小車的升降高度,此外起重小車占據了主梁下方的空間,不能對一些大型貨物進行二次或多次疊裝,導致廠房的整體空間利用率較低。



技術實現思路


1、本實用新型提供了一種起重機航吊,旨在解決上述背景技術中存在的問題。


2、為實現以上目的,本實用新型采用以下技術方案:


3、一種起重機航吊,所述起重機航吊設置于所述支架上,所述支架包括柱體和支梁;多個所述柱體按矩形陣列分布;多個所述支梁沿所述柱體的行或列方向并行設置于所述柱體的頂部;***主梁,所述***主梁設置于所述支架的頂部;第二主梁,所述第二主梁與所述***主梁并行間隔設置于所述支架的頂部;用于驅動所述***主梁和所述第二主梁的行走結構,所述行走結構設置于所述支架的頂部;所述行走結構與所述***主梁和所述第二主梁連接;起重結構,所述起重結構包括起重小車;所述起重小車設置于所述***主梁和所述第二主梁的頂部;所述起重小車沿所述***主梁和所述第二主梁移動;所述起重小車的吊裝端在所述***主梁和所述第二主梁的間隔中運動。


4、作為技術方案的進一步改進,所述起重結構還包括電控組件和操作器;所述電控組件設置于所述***主梁、所述第二主梁、所述支架、所述行走結構中的至少一種;所述電控組件分別與所述行走結構和所述起重小車電路連接;所述操作器與所述電控組件有線或無線連接。


5、作為技術方案的進一步改進,所述***主梁和所述第二主梁的兩端分別設置有所述行走結構;所述行走結構包括***電機、端梁和***行走輪;所述端梁內部設置有空腔;所述端梁的內部沿其長度方向間隔轉動設置有所述***行走輪;所述***行走輪與所述支梁接觸;所述***電機設置于所述端梁的側面;所述***電機的輸出端朝所述端梁的內部延伸,與一所述***行走輪機械傳動連接;多個所述***行走輪之間機械傳動連接。


6、作為技術方案的進一步改進,所述***行走輪為凹輪;所述行走結構還包括與所述***行走輪的軌道;所述軌道設置于所述支梁的頂面;所述軌道的朝向與所述支梁的長度方向一致;所述***行走輪沿所述軌道運動。


7、作為技術方案的進一步改進,所述***主梁和所述第二主梁的兩端分別設置有所述行走結構;所述***主梁和所述第二主梁的兩端均開設有與所述支梁朝向一致的螺紋孔;所述行走結構包括第二電機、絲杠和固定塊;所述支梁頂面的一端設置有所述第二電機,其另一端設置有所述固定塊;所述絲杠與所述***主梁和所述第二主梁螺紋連接;所述絲杠與所述第二電機的輸出端連接,其另一端與所述固定塊轉動連接。


8、作為技術方案的進一步改進,所述行走結構還包括第二行走輪;所述第二行走輪分別設置于所述***主梁和所述第二主梁的底部,所述第二行走輪與所述支梁接觸;所述第二行走輪沿所述支梁的長度方向移動。


9、作為技術方案的進一步改進,本實用新型一種起重機航吊還包括連接梁;所述連接梁并行設置于所述***主梁和所述第二主梁的兩端;所述連接梁的一端與所述***主梁和所述第二主梁連接。


10、與現有技術相比,本實用新型的有益效果如下:


11、本實用新型采用雙梁上行結構,將起重小車安裝于***主梁和第二主梁的頂部,擴大起重小車與地面之間的距離,提高起重小車的吊裝高度,減少起重小車在***主梁和第二主梁下方的占據空間,提高空間利用率,對一些大型貨物進行二次或多次疊裝;使用時,啟動行走結構,行走結構沿支梁的長度方向移動,同時帶動起重小車進行移動,使得其中小車位于貨物的上方,隨后啟動起重小車,將起重小車移動到貨物的正上方,利用起重小車對貨物進行吊裝轉運。




技術特征:

1.一種起重機航吊,所述起重機航吊設置于支架(1)上,所述支架(1)包括柱體(11)和支梁(12);多個所述柱體(11)按矩形陣列分布;多個所述支梁(12)沿所述柱體(11)的行或列方向并行設置于所述柱體(11)的頂部;其特征在于,包括:


2.根據權利要求1所述的起重機航吊,其特征在于,所述起重結構(5)還包括電控組件(52)和操作器(53);所述電控組件(52)設置于所述***主梁(2)、所述第二主梁(3)、所述支架(1)、所述行走結構(4)中的至少一種;所述電控組件(52)分別與所述行走結構(4)和所述起重小車(51)電路連接;所述操作器(53)與所述電控組件(52)有線或無線連接。


3.根據權利要求1所述的起重機航吊,其特征在于,所述***主梁(2)和所述第二主梁(3)的兩端分別設置有所述行走結構(4);所述行走結構(4)包括***電機(41)、端梁(42)和***行走輪(43);所述端梁(42)內部設置有空腔;所述端梁(42)的內部沿其長度方向間隔轉動設置有所述***行走輪(43);所述***行走輪(43)與所述支梁(12)接觸;所述***電機(41)設置于所述端梁(42)的側面;所述***電機(41)的輸出端朝所述端梁(42)的內部延伸,與一所述***行走輪(43)機械傳動連接。


4.根據權利要求3所述的起重機航吊,其特征在于,所述***行走輪(43)為凹輪;所述行走結構(4)還包括與所述***行走輪(43)的軌道(44);所述軌道(44)設置于所述支梁(12)的頂面;所述軌道(44)的朝向與所述支梁(12)的長度方向一致;所述***行走輪(43)沿所述軌道(44)運動。


5.根據權利要求1所述的起重機航吊,其特征在于,所述***主梁(2)和所述第二主梁(3)的兩端分別設置有所述行走結構(4);所述***主梁(2)和所述第二主梁(3)的兩端均開設有與所述支梁(12)朝向一致的螺紋孔;所述行走結構(4)包括第二電機(45)、絲杠(46)和固定塊(47);所述支梁(12)頂面的一端設置有所述第二電機(45),其另一端設置有所述固定塊(47);所述絲杠(46)與所述***主梁(2)和所述第二主梁(3)螺紋連接;所述絲杠(46)與所述第二電機(45)的輸出端連接,其另一端與所述固定塊(47)轉動連接。


6.根據權利要求5所述的起重機航吊,其特征在于,所述行走結構(4)還包括第二行走輪(48);所述第二行走輪(48)分別設置于所述***主梁(2)和所述第二主梁(3)的底部,所述第二行走輪(48)與所述支梁(12)接觸;所述第二行走輪(48)沿所述支梁(12)的長度方向移動。


7.根據權利要求6所述的起重機航吊,其特征在于,還包括連接梁(6);所述連接梁(6)并行設置于所述***主梁(2)和所述第二主梁(3)的兩端;所述連接梁(6)的一端與所述***主梁(2)和所述第二主梁(3)連接。



技術總結

本技術公開了一種起重機航吊,屬于起重機航吊技術領域。該起重機航吊設置于支架,支架包括柱體和支梁;多個柱體按矩形陣列分布;多個支梁沿柱體的行或列方向并行設置于柱體的頂部;***主梁,***主梁設置于支架的頂部;第二主梁,第二主梁與***主梁并行間隔設置于支架的頂部;用于驅動***主梁和第二主梁的行走結構,行走結構設置于支架的頂部;行走結構與***主梁和第二主梁連接;起重結構,起重結構包括起重小車;起重小車設置于***主梁和第二主梁的頂部;起重小車沿***主梁和第二主梁移動;起重小車的吊裝端在***主梁和第二主梁的間隔中運動。本技術采用雙梁上行結構,擴大起重小車與地面之間的距離,提高起重小車的吊裝高度。
