河南真牛起重機有限公司的地鐵出渣起重機及其翻渣機構的驅動形式

發布：Hnz*)n2dKs@Pj 瀏覽：141次

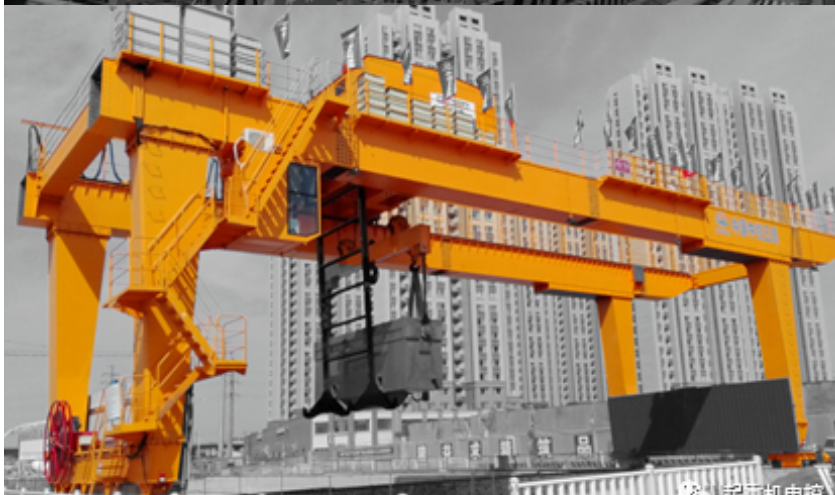

地鐵出渣門式起重機是應用在地鐵施工項目中的一種起重設備，主要用于吊運盾構機挖掘出的渣土和上下管片。

與普通門式起重機相比，地鐵出渣門式起重機主要多了一套翻渣機構。翻渣機構的主要功能是把吊運的渣斗進行傾翻，其中起升機構采用掛梁作吊具，掛梁中部設有一個可自由轉動的吊鉤，用于吊運管片及其它物料。小車上設有翻轉機構，該機構由驅動裝置和翻渣鉤組成。當掛梁起吊渣斗上升前，司機控制翻轉機構動作，由驅動裝置推動翻渣鉤后退至特定位置，然后渣斗起升至翻渣鉤上方，司機控制翻渣鉤前進至渣斗下，渣斗下降，兩側的偏心翻轉軸落在翻渣鉤上，繼續下降，渣斗利用自重偏心開始翻轉，進而完成傾倒工作。

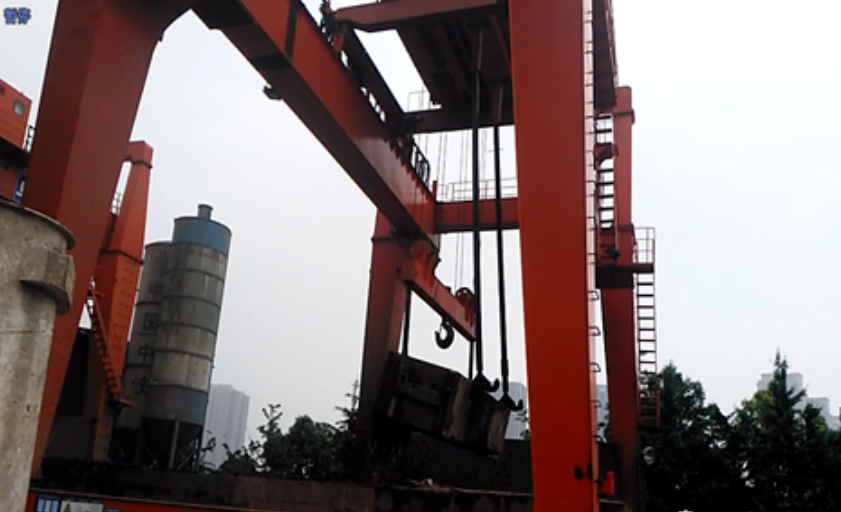

早期的翻渣機構采用固定位置翻渣，此結構形式是在地梁上設置有固定鞍座，司機需要把小車開到鞍座的上方下放渣斗，讓渣斗落到鞍座上進行傾翻。 1705111317276
