架橋機安全隱患排查
(一)基本知識
在公路工程施工中,架橋機作為橋梁上構起重吊裝架設的主要設備運用廣泛。公路橋梁架橋機形式多樣,有步履式架橋機、自平衡式架橋機、配重式架橋機等。每種架橋機工作原理和工作程序都不盡相同,公路橋梁的特點是橋梁縱坡、橫坡、轉彎半徑、跨度、梁體重量等參數比較復雜,變化較大。因此在使用架橋機施工時,施工單位應根據所架橋梁的技術參數和所使用架橋機的技術參數編制施工方案或架橋機作業指導書,嚴格按造方案組織架橋機作業。
架橋機作業是一項危險性較大的工作,在架橋機安裝拆卸、吊梁、梁體加固、橋機過孔、橋機支撐加固、橋機的肢態調整(主梁整體抬升或下降)等工作程序中都存在極大地危險,橋機的各項作業需多人密切配合,應做到統一指揮、明確指揮信號、作業人員分工明確等工作。
架橋機作業作為一種危險性較大的工作,作業前應對橋機作***的檢查,***檢查橋機各安全保護裝置是否靈敏有效(起重量***器、起重天車縱向行程限位器、橋機整體橫移限位器、吊鉤起升高度限位器等),主要受力構件的連接是否牢固可靠,各支撐點的支撐情況及支墊的材料強度,各機構(起升機構、行走機構)應運行平穩順暢,各主要零部件應無缺陷符合技術標準的要求(鋼絲繩、繩卡、起升電機制動器、減速機、聯軸器、卷筒,吊鉤組、吊具、液壓油缸等),橋機主梁、支腿等鋼機構應無裂紋和塑性變形、嚴重銹蝕等情況,橋機在任何工況下主梁必須保持水平狀態,或該橋機使用說明書中規定的參數以內,橋機的前支腿橫移軌道與橋機中支腿橫移軌道必須保持平行度和水平度,其誤差必須控制的規定的范圍內。橋機的電器系統必須連接可靠,各控制開關必須靈敏有效。

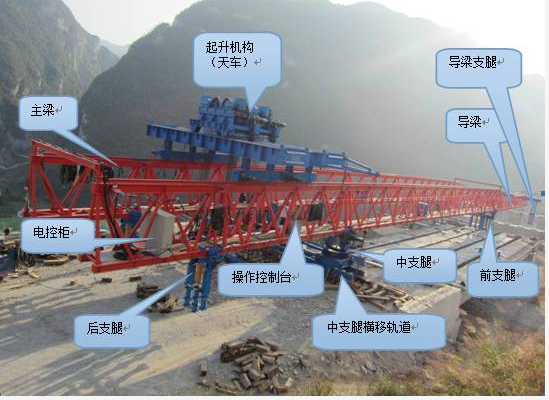

架橋機結構如圖2-29所示。
圖2-29架橋機結構圖
排查方法:注意結構焊接部位的觀察,必要時用放大鏡檢查。
原因分析:①焊接缺陷;②鋼結構變形產生的裂紋;③疲勞產生的裂紋。
處置措施:編制焊接工藝及焊接方案,由持有結構焊焊工證的人員焊接修復。
2、架橋機主要受力構件連接隱患的表現形式
架橋機主要受力構件連接隱患主要表現形式見圖2-32。
檢查方法:觀察,用工具檢查。
原因分析:橋機安裝存在缺陷,設備安裝驗收工作不到位,鋼結構變形無法安裝到位,
處置措施:橋機主要受力構件的連接必須用高強度螺栓,銷軸不能用其他材料替代,各銷軸必須穿開口銷防止銷軸竄動。對于主梁下撓值超標的問題,應在吊**片梁時進行測量,(空載時測量主梁的高度,重載時天車吊梁行至主梁的中部,測量主梁的下撓值,空載與重載下撓值之差應小于(跨度/700)否側橋機應降級使用,卸載后再次測量下?lián)现?/span>與**次空載下撓值進行比較,如差值等于零(說明主梁卸載后能彈回原來的狀態)橋機可以繼續使用,否則橋機應降級使用。
3.架橋機鋼絲繩隱患的表現形式
架橋機鋼絲繩隱患主要表現形式見圖2-33
檢查方法:觀察,按鋼絲繩報廢標準進行檢查。
原因分析:卷揚機卷筒排繩不好使鋼繩被壓扁,起升機構設計缺陷和安裝缺陷導致鋼繩與金屬結構摩擦,鋼絲繩的正常磨損。未按標準安裝繩卡。
處置措施:加強對鋼絲繩的日常檢查,按鋼絲繩報廢標準及時更換,對鋼繩與鋼結構磨損部位加襯墊進行保護或調整處理鋼結構位置。
其他隱患:鋼繩安全系數不足、鋼絲繩存在(斷股、斷芯、彎折、嚴重銹蝕)等缺陷鋼繩繩卡松動、鋼繩繩卡與鋼繩不匹配、繩卡個數不足和繩卡間距不當?shù)取?/span>
(1)吊繩(***繩)安全隱患及使用中的隱患的表現形式
吊繩(***繩)安全隱患及使用中的隱患主要表現形式見圖2-34。
檢查方法:觀察,按鋼絲繩報廢標準進行檢查。
原因分析:不按規范使用鋼繩。
處置措施:加強對鋼絲繩的日常檢查,按鋼絲繩報廢標準及時更換,對鋼繩與重物棱角部位加襯墊進行保護。
4、架橋機起升機構隱患的表現形式
(1)起升機構起升電機隱患的表現形式
起升機構起升電機隱患主要表現形式見圖2-35。
檢查方法:觀察,聽是否有異常響聲。
原因分析:安裝出現問題。
處置措施:加強日常檢查,發現固定螺栓松動及時緊固,機構位移及時復位。
(2)起升機構卷揚機制動隱患的表現形式
起升機構卷揚機制動隱患主要表現形式見圖2-36。
圖2-36起升機構卷揚機制動隱患圖
檢查方法:觀察、傾聽。
原因分析:未及時檢查、調整、更換摩擦片。
處置措施:加強檢查,及時調整、修復、更換摩擦片、減振膠套、清除制動輪表面的油污,更換變形的制動輪。
(3)起升機構減速機隱患的表現形式
起升機構減速機隱患主要表現形式見圖2-37。
檢查方法:觀察。
原因分析:減速機進水、減速機油封損壞或破損、潤滑油加注過量。
處置措施:加強檢查、更換變質的潤滑油、更換油封、放出多余的潤滑油。
(4)起升機構鋼繩卷筒隱患的表現形式
起升機構鋼繩卷筒隱患主要表現形式見圖2-38。
檢查方法:觀察
原因分析:卷筒設計有缺陷,無排繩裝置。使用不當、斜吊重物產生。
處置措施:作業時加強對卷筒收繩的觀察,加裝排繩裝置。吊裝前進行人工排繩。
5、架橋機電氣系統隱患表現形式
架橋機電氣系統隱患主要表現形式見圖2-39。
檢查方法:觀察
原因分析:配電箱損壞未及時修復,電源線接線端未固定好產生松動,導致接觸不良,滑動的電源線處理不當產生掛擦導致破損,電源線自然老化。未按照規范設置專用配電箱。
處置措施:配置專用配電箱,及時包扎破損電纜,更換老化的電纜。配備備用電源。
其他隱患:電壓不穩、經常突然停電、未配備備用電源等。
6.架橋機液壓系統隱患的表現形式
架橋機液壓系統隱患主要表現形式見圖2-40。
圖2-40架橋機液壓系統隱患圖
檢查方法:觀察
原因分析:液壓油變質、液壓油中有鐵削等雜質,液壓元件磨損、液壓密封件老化、長時間用油缸重載支撐等情況,都可能造成液壓系統損壞、油缸縮缸等危險因素,油缸縮缸極易造成橋機整體失穩,發生傾覆事故。
處置措施:加強液壓系統的檢查,及時更換變質、被污染、有雜質的液壓油。液壓油缸頂升到位后立即插入支撐銷,讓支撐銷受力,對于無法用支撐銷受力的,要用枕木等材料進行保護性支撐,防止油缸縮缸。
7.架橋機安全保護裝置隱患的表現形式

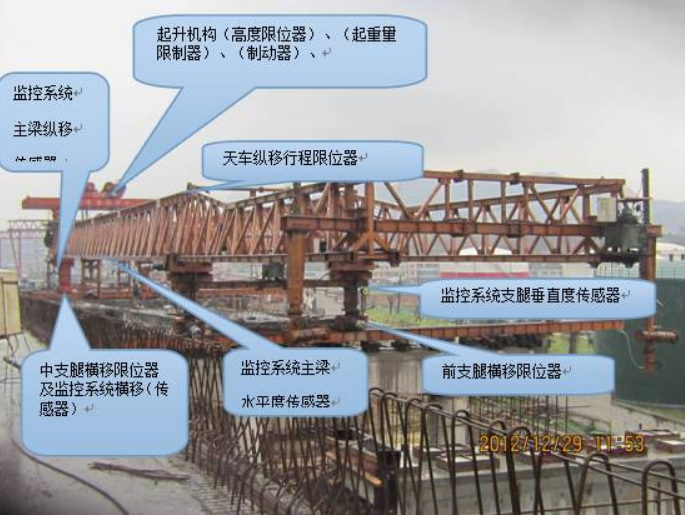

架橋機安全保護裝置隱患主要表現形式見圖2-41。
圖2-41架橋機安全保護裝置隱患及對比圖
檢查方法:觀察,運行時檢查各安全保護裝置能否起作用。
原因分析:橋機的安全保護裝置包括(吊鉤的起重量***器、吊鉤的起升高度限位器、天車在主梁上的行程限位器、天車的橫移限位器、橋機前、后支腿的橫移限位器、以及橋機的監控系統等,損壞的原因是安裝位置不合理所致,安裝或運輸時的損壞,缺失的原因是未按規范安裝。
處置措施:加強設備安裝完畢后對安全保護裝置的檢查,對缺失的及時補裝,對損壞的安全保護裝置、電機制動及時更換修理。
其他隱患:各電機制動的損壞。
8.架橋機橫移軌道隱患的表現形式
架橋機橫移軌道隱患主要表現形式見圖2-42。
